DIVERS

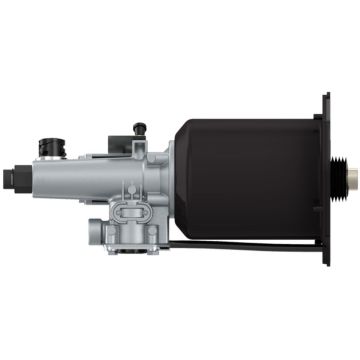

9700514410
Liaison électrique Bayonet DIN 72585 - A1 raccord fileté1-4M14 x 1.5 ( B ) raccord fileté11M16 x 1.5 raccord fileté31 purge raccord fileté 32 Ø8.0 mm filetage tige de poussée HoleØ12.1 mm course 85.0 mmpalier 2x Ø11.0 mm longueur 290 mmpression deservice max. 10.0 bar fluide Mineraloil tension 12 V plagede température -20°C à +80°C
Liaison électrique Bayonet DIN 72585 - A1 raccord fileté

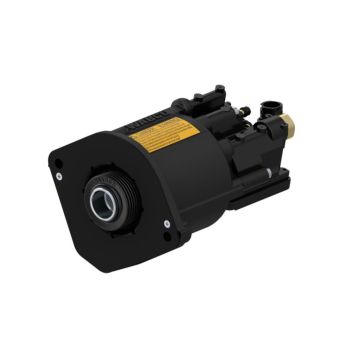

9701500010
Raccord fileté 1M16 x 1.5 course 69.5mm force délivrée7000 N palier 2x Ø11 mm pression de service max.8.5 bar courant nominal électrovanne (A)1.60 A courant nominal connecteur 1.5A courant nominal capteur 0.09 Aindice de protection IP67 tension 12/24V système EPSIII plage de température -30°C à +90°C consigne pièce usagée: Fr.210.-
Raccord fileté 1M16 x 1.5 course 69.5

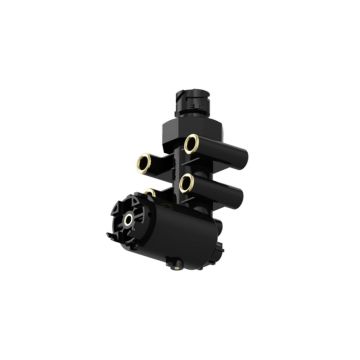

4410500120
Entraxe des perçages 40/50 mm type de construction2 niveaux avec régulation remarques2-circuit volume calculé (dm³)2.7648 angle d'actionnement 90°matériau du boîtieraluminium raccord fileté1M12 x 1.5 raccord fileté12M16 x 1.5 raccord fileté21M12 x 1.5 raccord fileté22M12 x 1.5 raccord fileté23M16 x 1.5 raccord fileté3 purge palier 4x Ø8.8 mm pression de servicemax. 13.0 bar diamètre nominal3.0 mm plage de température -40°C à +80°C versionavec levier
Entraxe des perçages 40/50 mm type de construction

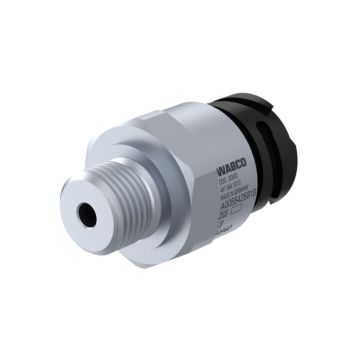

4410441070
Joint : 8114010574Principalité : 0,5 VConnexion électrique : Baïonnette DIN 72585 A1-3.1-Sn/K2Sensibilité : 0,40 V/barFiletage : M16 x 1,5Hystérésis : 0,2 % PELinéarité : 0,3 % PEPression de service max. : 16,0 barPlage de mesure : 0 à 10,00 barCourant nominal : 15 AIndice de protection : IP6K7/IP6K9KTension : 24 VPlage de température : -40 °C à +80 °C
Joint : 8114010574

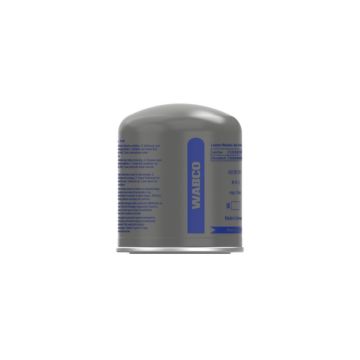

4329012512
Intervalle de service recommandé Up to 2 years system protectioncouleur Silvercontenu du filtre Desiccant and coalescence filterraccords filetés M41 x 2 type decartouche Air System Protectorconsommation d'air du véhicule moyennepression de service max. 14.0 bar
Intervalle de service recommandé Up to 2 years system protection

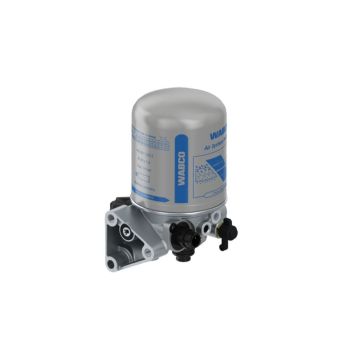

9324000160
Pression de service 13.0 bar régulateurde pression Yes purge JED-463-1 raccord fileté11M22 x 1.5 raccord fileté12M12 x 1.5 raccord fileté21M22 x 1.5 raccord fileté22M16 x 1.5 JED - 388 raccord fileté 23 Tire inflation device M16 x 1.5 raccord fileté24M22 x 1.5 JED - 388 raccord fileté3 JED-463-1 raccord fileté4/231/4" - 18 NPTF"
Pression de service 13.0 bar régulateur
4342050260
Type de construction 3/2 remarques No locking function (M6) volume calculé (dm³)0.3078 actionnement Push (M6) plage d'actionnement5 mm purge Viahole in body raccord fileté1M12 x 1.5 raccord fileté2M12 x1.5 palier M26 x 1.5pression de service max. 10.0bar diamètre nominal 5.0 mm
Type de construction 3/2 remarques No locking function (M6) volume calculé (dm³)
4750103330
Joint 8114010574 dominance 0.5 V liaisonélectrique bayonnette DIN72585 A1-3.1-Sn/K2 sensibilité 0.40V/bar raccord fileté0M16 x 1.5 hystérésis 0.2%FS linéarité 0.3% FSpression de servicemax. 16.0 bar plage de mesure 0 à10.00 bar courant nominal 15 A indicede protection IP6K7/IP6K9K tension 24 V plage detempérature -40°C à +80°C
Joint 8114010574 dominance 0.5 V liaison
4343000090
Raccords mâle M22 x 1.5 type de constructionmanuel volume calculé (dm³)0.05304 diamètre 80.0 mm longueur totale53.5 mm refroidissementair pression deservice max.12.5 bar taille de clé 27.0mm plage de température -40°C à +80°C
Raccords mâle M22 x 1.5 type de construction
4329012232
Empfohlenes ServiceintervallUp to 2 years system protectionFarbeSilverFilterinhaltDesiccant and coalencence filterGewinde Anschlüsse M39 x 1.5KartuschentypAir System ProtectorLuftverbrauch FahrzeugMittelMax. Betriebsdruck14.0 bar
Empfohlenes ServiceintervallUp to 2 years system protection

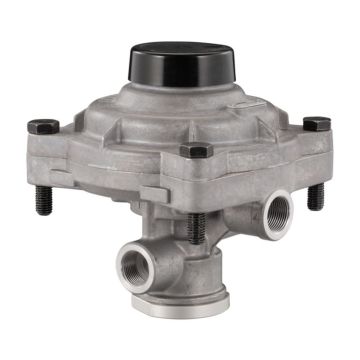

4712050400
Entraxe des vis 116x116 mm volume calculé (dm³)3.825 raccord fileté1M22 x 1.5 raccord fileté2M22 x 1.5 raccord fileté4M22 x 1.5 palier 3xM10 pression de servicemax. 8.0 bar plage de température -40°C à +80°C
Entraxe des vis 116x116 mm volume calculé (dm³)

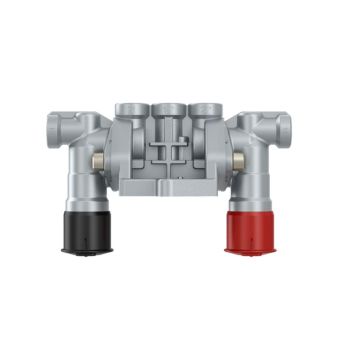

9630010510
Commande noir/rougeFiletage raccord 1-2 : M16 x 1,5Filetage raccord 2 : Ø 21,5 mmFiletage raccord 21 : M16 x 1,5Filetage raccord 22 : M16 x 1,5Filetage raccord 3 : ÉchappementFiletage raccords : M16 x 1,5Fixation : 2 x Ø 8,5 mm - BridePression de service max. : 8,5 barPlage de température : de -40 °C à +80 °C
Commande noir/rouge

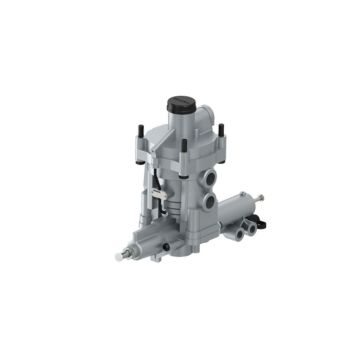

4757155000
Mode de fonctionnement Static pression de freinage max.10 bar point de freinage 0.5bar plage de réglage 0.7 à3.8 bar raccord fileté1M16 x 1.5 raccord fileté1-2M22 x 1.5 raccord fileté24x M16x1.5, 2x M22x1.5 raccord fileté41M12 x 1.5 raccord fileté42M12 x 1.5 raccord fileté43 raccord de contrôle palier 4xM8 pression de servicemax. 12.0 bar plage de température -40°C à +80°C
Mode de fonctionnement Static pression de freinage max.

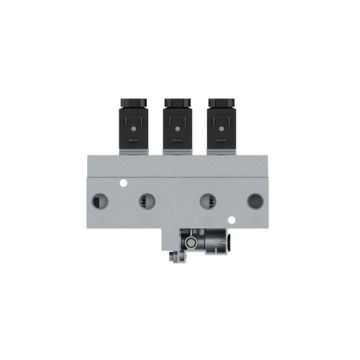

4726000220
Liaison électrique 3x 3 pôles to fit 6.3 DIN 46247 raccord fileté11M12 x 1.5 raccord fileté12M12 x 1.5 raccord fileté21M12 x 1.5 raccord fileté22M12 x 1.5 raccord fileté23M12 x 1.5 raccord fileté24M12 x 1.5 raccord 3raccords rapides ¯ 8 x 1 raccord fileté4M5 raccords filetés M12 x1.5 palier 2x ¯5.5 mm pression de servicemax. 10.0 bar diamètre nominal 4.0mm courant nominal 115 mAindice de protection IP65 tension 24 V plagede température -25°C à 80°C
Liaison électrique 3x 3 pôles to fit 6.3 DIN 46247 raccord fileté

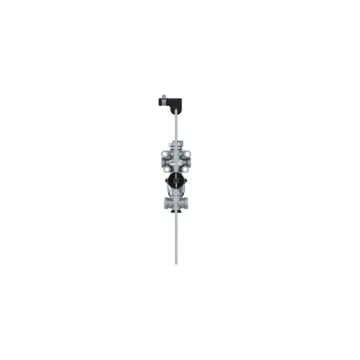

4640061000
Entraxe des perçages 40/50 mm type de construction2 niveaux avec régulation remarques2-circuit volume calculé (dm³)2.7648 angle d'actionnement 90°matériau du boîtieraluminium raccord fileté1M12 x 1.5 raccord fileté12M16 x 1.5 raccord fileté21M12 x 1.5 raccord fileté22M12 x 1.5 raccord fileté23M16 x 1.5 raccord fileté3 purge palier 4x Ø8.8 mm pression de servicemax. 13.0 bar diamètre nominal3.0 mm plage de température -40°C à +80°C versionavec levier
Entraxe des perçages 40/50 mm type de construction

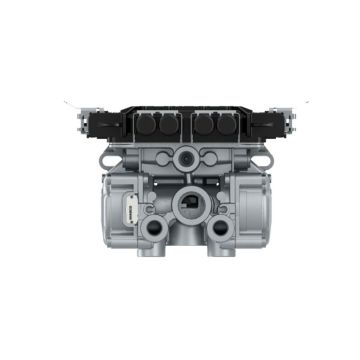

4005000810
Raccord12x M26 x 1.5 raccord fileté 12x M26 x 1.5 raccord fileté213x M16 x 1.5 raccord fileté223x M16 x 1.5 raccord fileté3 purge raccord fileté4M16 x 1.5 pression de service max.13.0 bar système maximal 4S/3M ...2S/2M indice de protection IP66 tension 24 V plagede température -40°C à +65°C version VCSII liaison électrique X1 = 8 pôles.X6 = 8 pôles. 4x connecteur de capteurnuméro précédent:4005000817
Raccord

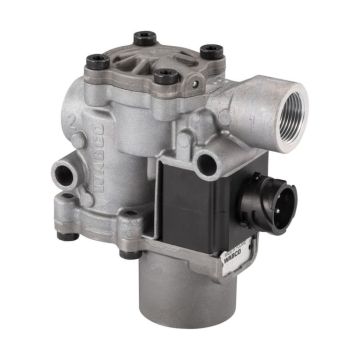

4721950970
Connexion électrique Bayonet DIN 72 585 A1-3.1-Sn/K1 purgeFlap raccord fileté1M22 x 1.5 raccord fileté2M22 x1.5 raccords filetés M22 x 1.5 refroidissementAir palier 2x Ø8.5 mm pression de servicemax. 11.0 bar courant nominal 1650 mAindice de protection IP69KDIN40050 BL.9 tension 24 V plage de température -40°C à +80°C
Connexion électrique Bayonet DIN 72 585 A1-3.1-Sn/K1 purge
